一、概述

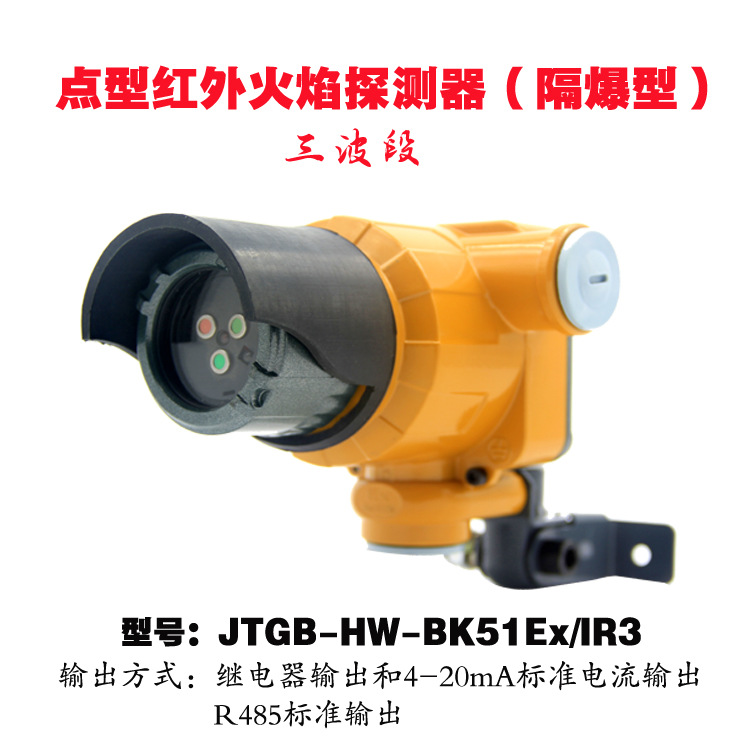

點型紅外火焰探測器（IR3）含三個紅外探測波長的傳感器和光學過濾器,探測器對CO2 發射光譜(4.4um)具有最高的靈敏性,另二個傳感器對環境光線、熱體輻射的干擾進行探測，探測器對探測結果擁有多項信號處理算法，結合對火災發生時火焰閃爍頻率的邏輯綜合判斷，能夠最大程度抑制錯誤報警以及需要最佳火災探測性能的室內和室外應用。特殊的火災信號處理方法與多傳感器技術極大的提高了探測器的靈敏度和響應時間，具有抗日光干擾的性能，廣泛用于露天環境。探測器能提供有機材料(碳氫化合物)燃燒火焰的早期報警，能夠在高/低溫,高濕,震動等最苛刻的工業環境下工作，通過了中國CCCF認證和防爆認證。

二、主要用途及適用范圍

本探測器適用于無煙液體和氣體火災以及產生爆燃的場所。

*噴漆車間、天然氣勘探生產企業、制藥業。

*油漆– 制造、儲存、運輸。

*化學品– 生產、儲存、運輸。

*發電站– 泵區、機房、無人職守區。

*石化產品–生產、儲存和運輸。

*倉庫– 易燃品的儲存。

*印刷– 溶劑處理、壓平、干燥工藝。

三、產品特點

• ●三波長紅外+頻率多重判斷。
• ●敏感度可現場設置。
• ●電磁輻射免疫。
• ●高錯誤報警免疫力，日光盲。
• ●三種輸出方式：繼電器、0-20mA、RS-485。
• ●專利、工業化外形設計
• ●防塵、防爆、防腐蝕、防雨淋設計，無需防

雨罩可直接在室外使用。

• ●根據客戶需求，可采用不銹鋼材質。

四、主要技術指標

1．工作電壓：18V-32VDC

2．工作電流：≤20mA/24VDC

3．報警電流：≤30mA/24VDC

4．環境溫度：-10℃～55℃

5．環境濕度：5-95﹪RH，無凝露

6．光譜響應：4.4μm 3.8μm 5.0μm

7．火災響應時間：≤30S

8．靈敏度：I級（出廠默認I級，非鎖定）

9．指示燈：正常時閃亮，報警時常亮

10．探測角度：≤90°

11．探測距離：25米

測試條件(GB15631-2008)：底面積為33cm×33cm，高為5cm的容器中的2000g工業乙醇燃燒產生的火焰

12．防爆等級：ExdIICT6Gb

13．防護等級：IP66

14．報警輸出：默認無源繼電器輸出(故障、火警)  可選0-20mA電流輸出、RS-485

15．繼電器觸點容量：1A/125VAC  2A/30VDC

16．材質：鑄鋁，可選不銹鋼

17．電纜出口螺紋： 標準3-G3/4

18．重量：＜1.7kg（鑄鋁）＜3.2kg（不銹鋼）

19．執行標準：GB15631-2008
